产品图片
产品特点
- Intel®第6/7代Core™i7-6820EQ、i7-7820EQ处理器
- 双通道DDR4内存，板载16GB+SO-DIMM，支持ECC
- 板载4个Intel®千兆以太网
- 板载2.5”SATA硬盘位和CFast，后传支持PCIe Storage
- 支持XMC模块
- 可支持BMC模块
- 可选多种规格后传板
- 支持-40℃~60℃宽温
产品介绍
CPCI-6102是一款6U CPCI规格主板，采用Intel®QM175/CM236芯片组， 搭载Intel第6/7代Core™、Xeon处理器。板载16GB大内存，支持扩展至32GB。主板使用CPU集成的Intel HD Graphics集成显卡，支持eDP、DP、VGA显示。支持PCIE storage存储，提供更快的存储速度。支持XMC模块，轻松实现系统的功能扩展。适用领域：通信、科学计算。

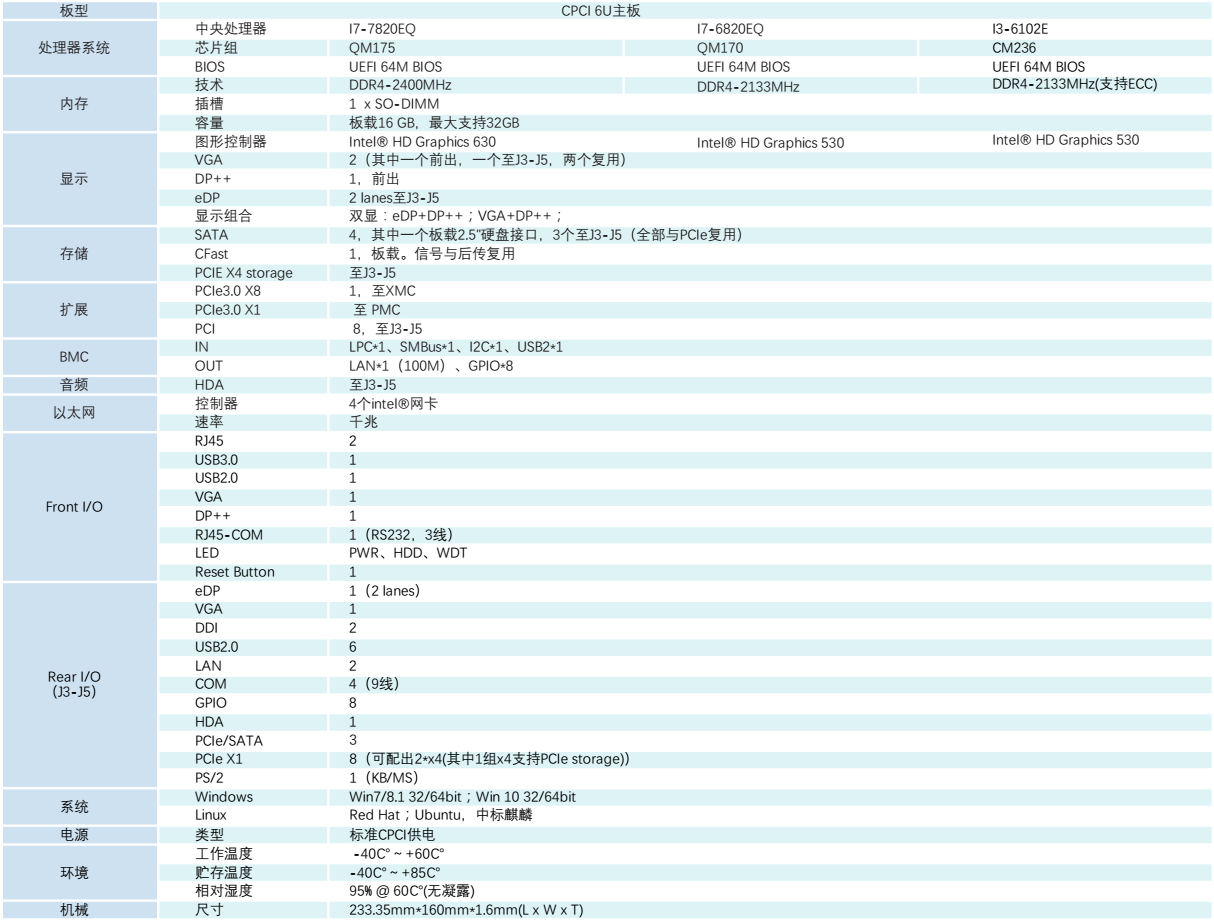

技术参数
| 处理器系统 | CPU | Intel® Skylake-H 第六代Core™ i3/i5/i7 , Pentium/Celeron Processor |
| 芯片组 | QM175/QM170/CM236 | |
| BIOS | AMI BIOS | |
| 内存 | 技术 | DDR4-2133MHz（部分型号支持ECC） |
| 插槽 | 1×SO-DIMM | |
| 容量 | 板载16GB，最大支持32GB | |
| 显示 | 图形控制器 | Intel® HD Graphics 530/630 |
| VGA | 2（其中一个前出，一个至J3-J5，两个复用） | |
| DP++ | 1（前出） | |
| eDP | 2 lanes至J3-J5 | |
| 显示组合 | 双显示：eDP+DP++，VGA+DP++； | |
| 存储 | SATA | 4， 其中一个板载2.5"硬盘接口， 3个至J3-J5（全部与PCIe复用） |
| CFast | 1， 板载。 信号与后传复用 | |
| PCIE X4 storage | 至J3-J5 | |
| 扩展 | PCIE3.0 X8 | 1，至XMC |
| PCIE3.0 X1 | 至PMC | |
| PCI | 8，至J3-J5 | |
| BMC | IN | LPC*1、 SMBus*1、 I2C*1、 USB2*1 |
| OUT | LAN*1（100M）、 GPIO*8 | |
| 音频 | HDA | 至J3-J5 |
| 以太网 | 控制器 | 4个intel®网卡 |
| 速率 | 千兆 | |
| Front I/O | RJ45 | 2 |
| USB | 1×USB3.0，1×USB2.0 | |
| VGA | 1 | |
| DP++ | 1 | |
| RJ45_COM | 1(RS232，3线) | |
| LED | Power、HDD、WDT | |
| Reset Button | 1 | |
| Rear I/O | VGA | 1 |
| DDI | 2 | |
| USB2.0 | 6 | |
| LAN | 2 | |
| COM | 4（9线） | |
| GPIO | 8 | |
| HDA | 1 | |
| PCIe/SATA | 3 | |
| PCIe x1 | 8（可配2组X4，其中1组X4支持PCIe storage） | |
| PS/2 | 1(KB/MS) | |
| 系统支持 | Windows | Win7 64bit，Win8.1 64bit，Win10 64bit |
| Linux | Ubuntu，中标麒麟 | |
| 其他 | 更多系统支持，请联系技术支持 | |
| 电源 | 类型 | 标准CPCI供电 |
| 机械参数 | 尺寸 | 233.35mm*160mm*1.6mm (L x W x T) |
| 环境参数 | 工作温度 | -40°C to +60°C |
| 贮存温度 | -40°C to +85°C | |
| 相对湿度 | 95% @ 60°C (无凝露) |
